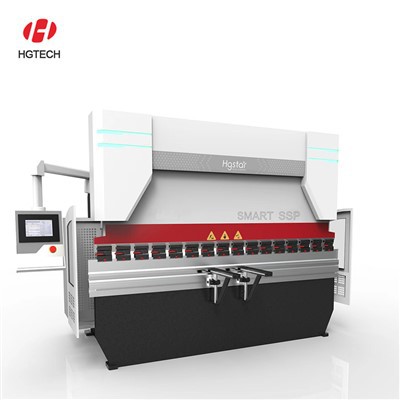

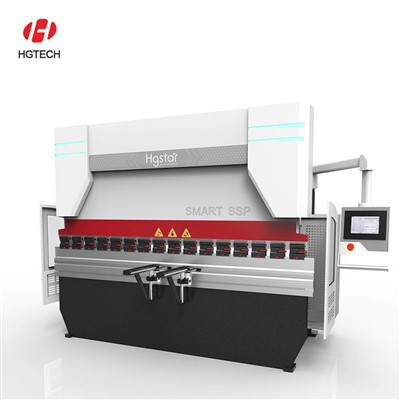

CNC -Biegermaschine

CNC -Biegermaschine

Die CNC -Biegermaschine ist ein Gerät, mit dem die Gesamtbiegung und die Bildung von Blechverbindung abgeschlossen werden. Im Allgemeinen kann er nach einem einzigen Hub des Schiebereglers in ein bestimmtes geometrisches Querschnittsprofil gebeugt werden. Wenn die Form mehrmals ersetzt und gebogen wird, können auch verschiedene komplexe Querschnittsformen erhalten werden.

Bei Schmiedensgeräten ist die Biegermaschine zu einer der beliebtesten Geräte für Metallform geworden, und ihr Anwendungsbereich umfasst fast alle Industriefelder wie Luftfahrt, Schiffbau, Eisenbahnen, Autobahnen, Minen, Metallurgie, Automobile, Haushaltsgeräte, Baumaschinen, Ingenieurmaschinen, landwirtschaftliche Maschinerie, Lichtindustrie.

Startseite 12 Die letzte Seite 1/2

Warum wählen Sie HGTech CNC -Biegermaschine

Wettbewerbspreis

HGTech bietet wettbewerbsfähige Preise für alle unsere CNC -Biegerautomaten, um sicherzustellen, dass Sie den besten Wert erhalten, ohne die Qualität zu beeinträchtigen.

Technische Unterstützung

Unser Expertenteam bietet außergewöhnlichen technischen Unterstützung für alle HGTech -Biegerautomaten und hilft Ihnen, die Leistung und Effizienz zu maximieren.

Qualitätskontrolle

Jede HGTech -Biegermaschine unterzieht eine strenge Qualitätskontrolle, um sicherzustellen, dass sie den höchsten Branchenstandards entspricht.

Reiche Erfahrung

HGTech CNC -Biegermaschinen verfügen über mehr als 20 Jahre Herstellungserfahrung. Wir haben auch erfahrene Ingenieure, um den perfekten Betrieb der Geräte zu gewährleisten.

Expertenlösungen

HGTech bietet Expertenlösungen für alle Ihre Biegermaschinenbedürfnisse, von der Erstberatung bis zur Unterstützung nach dem Verkauf, um eine optimale Leistung zu gewährleisten.

Benutzerdefinierter Dienst

HGTech bietet OEM -Lösungen für alle Anforderungen an die CNC -Biegermaschine. Unsere Mission ist für verschiedene Metallprofile geeignet.

Merkmale der CNC -Biegermaschine

01/

Direkte Winkelprogrammierung mit Winkelkompensationsfunktion.

Die Feedback-Korrektur der Echtzeit-Erkennungskorrektur der Gitter-Lineal, die Kontrolle über geschlossene Schleife, die Positionierung der Slider-Dead-Messungsgenauigkeit beträgt ± 0. 02mm.

02/

Die CNC -Biegermaschine ist fortgeschritten und schön, wobei zwei Ölzylinder an den Paneele der linken und rechten Wand befestigt sind. Der Gesamtkraftzustand der Maschine ist angemessen und die Starrheit ausreichend.

03/

Die Verwendung der Elektrohydraulik-Servo-Synchronisationsmethode gewährleistet die Synchronisation des Ölzylinders mit guter Synchronisationsleistung, starker Anti-Bias-Lastfähigkeit und einfachem Debuggen. Die beiden Ölzylinderstriche Y1 und Y2 werden separat kontrolliert, und zwei Gitterlineer sind ausgestattet, um die Verschiebung des Schiebereglers zu erkennen. Die Positionierungsgenauigkeit kann 0. 0 2mm und die wiederholte Positionierungsgenauigkeit 0,02 mm beträgt.

04/

Eine spezielle Bend -ARC -Software, die Fähigkeit, Material von Rückpralldaten zu erkennen, entfernen Rebounde, die C -Form, U -Form, Ellipse, Kreis wie Federform biegen können.

05/

CNC -Biegermaschine kann sich direkt beugen, kein Spleißen, kein Schlitz, keine Schweißstange, das Aussehen in der Ecke ist schön und wasserdicht. Gleichzeitig ist die Verarbeitungsgeschwindigkeit schnell, die Eckverarbeitungsfläche ist wunderschön und die Festigkeit ist hoch.

06/

Es ändert das manuelle Biegen in den automatischen Maschinenbetrieb, verbessert die Qualität, verbessert die Arbeiteffizienz und verringert die Arbeitskosten, verkürzt den Produktionszyklus von Produkten erheblich.

Maschinenkonfiguration

1. Y 1- y {2- xrv Fünf-Achsen-CNC

2. mit dem speziellen CNC -System für DA53T -Biegermaschine aus Delem, Niederlande, ausgestattet

3. Ausgestattet mit deutschem Bosch-Rexroth-Hochleistungs-Proportional-Servo-Hydrauliksystem

5. Konfigurieren Sie die Ölpumpe von Sunny, USA Company

6. Der vom DNC -System gesteuerte Arbeitstable der mechanischen Abwärtsblockablenkungskompensation, die vom DNC -System gesteuert wird

7. Die hintere Messdose ist mit Hochleistungs-Servomotor- und Kugelschraube ausgestattet

8. Ein Satz von Standardformen

Technische Parameter

NEIN.	Projekt	Qty	Bemerkung
1	Steuerungssystem	1 Set	Niederlande Delem DA53T -System
2	Servomotor und Antrieb	1 Set	Nanjing Eston
3	Hydraulikpumpe	1 Set	Sunny, USA
4	Hydraulikventil	1 Set	Bosch-Rexroth
5	Kugelschraube	1 Set	Taiwan
6	Lineare Führungsschiene	1 Set	Taiwan
7	Stecker	1 Set	Deutsch
8	Siegelring	1 Set	Japan Nok oder Deutschland
9	Gitterherrscher	1 Set	Spanienfagor
10	Hauptkomponenten der Hauptkomponenten	1 Set	Schneider
11	Zylinder	1 Set	Jining Taifeng
12	Servo -Hauptmotor	1 Set	Nanjing Eston

Arten von CNC -Biegermaschine

Handbuch Bender

Eine manuelle Rohrbender ist eine einfache Maschine, die sich auf den Bediener stützt, um das Rohr manuell anzupassen und Druck ausüben, um die gewünschte Biegung zu erreichen.

Rotary Draw Bender

Eine Rotationsnutzbender ist eine fortgeschrittenere Maschine, die einen hydraulisch angetriebenen Biegerarm verwendet, um das Rohr um einen stationären Würfel umzubeugen. Diese Art von Maschine ist ideal für die Herstellung komplexer und präziser Biegungen.

Rollbender

Eine Rollbender, die auch als Pyramidenbender bezeichnet wird, verwendet drei verstellbare Walzen, um das Rohr um eine zentrale Achse zu biegen. Diese Art von Maschine ist ideal für die Herstellung von Biegungen mit großem Radius.

Dorn Bender

Ein Dorn Bender verwendet einen Dorn oder einen festen Stab, um das Röhrchen während des Biegeprozesses zu stützen und zu formen. Diese Art von Maschine ist ideal, um enge Radius-Biegungen mit minimaler Verzerrung oder Abflachung herzustellen.

CNC -Rohrbender

Ein CNC -Röhrchen -Bender verwendet die CNC -Technologie (Computer Numerical Control), um den Biegeprozess genau zu steuern. Diese Art von Maschine ist ideal für Produktionsläufe mit hoher Volumen und komplexe Biegeprozesse.

Anwendung der CNC -Biegermaschine

CNC -Biegermaschinen werden in vielen Bereichen häufig verwendet, darunter Automobilherstellung, Luft- und Raumfahrt, Elektronik, Haushaltsgeräte, Bahn, Schienenverkehr usw. In der Automobilherstellungsindustrie, CNC -Biegemaschinen werden weit verbreitet, um Automobilkörperteile zu erzeugen, wie Teile, wie die Schachkörperteile, und das Aussehen der Automobile. verbessert. Im Bereich der Luft- und Raumfahrt können CNC -Biegermaschinen verwendet werden, um Flugzeugteile wie Flügel und Ruderflächen herzustellen. Luftfahrtprodukte haben sehr strenge Anforderungen an hohe Präzision und hohe Stärke. CNC-Biegermaschinen können diese Anforderungen erfüllen und eine qualitativ hochwertige Teileversorgung bereitstellen. Darüber hinaus können in der Elektronik- und Haushaltsgeräteherstellungsbranche CNC -Biegerautomaten verwendet werden, um Schalen, Chassis und andere Produkte zu produzieren, um eine präzise Biegemittelverarbeitung zu erzielen und das Produkt aus dem Produkt und Qualität zu verbessern. Im Gebiet des Bau- und Schienenverkehrs können CNC -Biegermaschinen verwendet werden, um Blechkomponenten wie Türen und Fenster, Leitplanken, Trennwände usw. zu erstellen, um den Bedürfnissen der präzisen Verarbeitung für Bau- und Eisenbahntransitprojekte zu erfüllen.

Unterschiede zwischen CNC -Biegermaschinen und NC -Biegermaschine

Verschiedene strukturelle Prinzipien

Die Designprinzipien der beiden Modelle sind unterschiedlich, was zu unterschiedlichen Strukturen zur Gewährleistung der Synchronisation auf beiden Seiten des Biegeschiebers führt. Die NC -Pressebremse verwendet eine Torsionswelle, um die linken und rechten Schwungstangen zu verbinden, um eine Torsionswelle zu bilden, die einen Synchronisationsmechanismus erzwingt, um die Zylinder auf beiden Seiten nach oben und unten zu bewegen. Daher ist die Torsionswellensynchronisations -Biegermaschine eine mechanische erzwungene Synchronisationsmethode, und die Parallelität des Schiebereglers kann nicht automatisch überprüft und automatisch eingestellt werden. Die CNC -Biegermaschine soll eine magnetische (optische) Skala auf dem Schieberegler und der Wandplatte installieren. Das CNC -System kann die Synchronisation der beiden Seiten des Schiebereglers durch die Feedback -Informationen aus der magnetischen (optischen) Skala jederzeit durch die Feedback -Informationen analysieren. Wenn ein Fehler vorliegt, wird das CNC-System das proportionale elektro-hydraulische Servoventil übergeben, um die Striche auf beiden Seiten des Schiebers zu synchronisieren. Das numerische Kontrollsystem, die hydraulische Kontrollventilgruppe und die magnetische Skala sind die Rückkopplung mit geschlossener Schleife von CNC-Pressebremse.

Genauigkeit

Die Parallelität des Schiebers bestimmt den Winkel des Werkstücks. NC Press Brake ist der Mechanismus, um den Schieberegler synchron zu halten. Es gibt kein Echtzeitfehler-Feedback, und die Maschine selbst kann keine automatischen Anpassungen vornehmen. Darüber hinaus ist seine teilweise Belastungskapazität schlecht (die NC-Biegermaschine verwendet die Torsionswelle, um den Synchronisationsmechanismus zu zwingen, die Zylinder auf beiden Seiten nach oben und unten zu bewegen, wenn die Langzeit-teilweise Belastung die Torsionswelle veranlasst, die CNC-Biegermaschine durch die proportionale Elektrohydaulik-Faktor-Fokus-Fokus-Fokus-Fokus-Faktor-Fokus-Fokus-Synchronisierung zu kontrollieren. ist ein Fehler, das System wird nach dem magnetischen (optischen) Feedback (optisch) durch das Proportionalventil angepasst, um die Synchronisation des Schiebereglers aufrechtzuerhalten.

Geschwindigkeit

Es gibt zwei Punkte in der Arbeit der Maschine, die ihre Betriebsgeschwindigkeit bestimmen: (1) Schiebergeschwindigkeit, (2) Rückklinggeschwindigkeit, (3) Biegeschritt Der Zylinder der NC -Biegermaschine beträgt 6: 1 oder 8: 1, was langsam ist, während der Zylinder des CNC -Pressebrems 13: 1 oder 15: 1 ist, was schnell ist. Daher sind die schnelle Down -Geschwindigkeit und die Rücklaufgeschwindigkeit der CNC -Biegermaschine viel höher als die von NC -Pressbremse.

Betrieb

Da die NC-Pressebremse nicht mit einem Steuerungssystem und keine V-Achse-Kompensation ausgestattet ist, kann sie sich nur auf die Erfahrungen der alten Arbeitnehmer verlassen, um bei der Verarbeitung gemäß den Zeichnungen eine Versuchsbiegung durchzuführen. Wenn Sie den Standard nicht erfüllen, müssen Sie es weiter versuchen. Dieser Prozess erzeugt nicht nur Abfälle, sondern hat auch einen kleinen Auswahlbereich und hohe Löhne bei der Rekrutierung von Betreibern. Die CNC-Pressebreme wird von einem professionellen numerischen Steuerungssystem mit V-Achse-Kompensation, einfachem Betrieb und geringen Anforderungen für die Arbeitererfahrung gesteuert. Es gibt eine Simulationsbiegefunktion, es ist kein Einsatz erforderlich, nur die Größe des Zeichnungseingangschritts muss korrigiert werden, und die Biegung wird direkt durchgeführt.

Stärke

Aufgrund seines eigenen Designs kann die NC -Pressebremse nicht unter unausgeglichener Last beugen. Wenn es für eine lange Zeit unter unausgeglichener Belastung gebeugt ist, verursacht dies eine Verformung der Torsionswelle. Die CNC -Pressebremse hat kein solches Problem. Die y1- und y2 -Äxte auf der linken und rechten Seite laufen unabhängig, sodass sie exzentrisch gefaltet werden können.

FAQs der CNC -Biegermaschine

F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind ein Hersteller. Wir haben seit unserer Gründung im Jahr 1978 mehr als 40 Jahre Erfahrung in der Produktion.

F: Wie nutzt CNC -Biegermaschine?

A: CNC -Biegermaschine, auch Pressbremse genannt, ist der Prozess, bei dem Blech aus einer flachen Form umgestaltet wird. Mithilfe der CNC -Biege -Technologie können Sie fast jedes Komponentendesign erstellen. Ein grundlegendes Beispiel hierfür wäre die Schaffung einer 90 -Grad -Biegung, die ein flaches Stück Metall verwandelt.

F: Was sind die Anwendungen des Biegeprozesses?

A: Die häufigsten Anwendungen von Blechbiegung sind Automobile, Möbel, Haushaltsgeräte, Industriegeräte und vieles mehr erhältlich. Diese Methode wird normalerweise in Kombination mit Schrauben oder Nieten oder einem Schweißverfahren durchgeführt.

F: Wofür wird eine Biegermaschine verwendet?

A: Eine Biegermaschine ist eine Bildungsmaschine. Sein Zweck ist es, eine Kurve auf einem Werkstück zusammenzustellen. Eine Biegung wird unter Verwendung eines Biegerzeugs während eines linearen oder rotierenden Zuges hergestellt. Die detaillierte Klassifizierung kann mit Hilfe der Kinematik durchgeführt werden.

F: Was sind die Vorteile einer Biegermaschine?

A: Die Vorteile der Biegermaschine verwenden eine Biegermaschine, die Produktion, Metallbearbeitung und andere Anwendungen wie Effizienz, Präzision, Kosteneffizienz und Sicherheit bietet.

F: Was ist eine Pressebremse?

A: Die herkömmliche und häufigste Faltungsmethode besteht darin, eine Pressebremsmaschine zu verwenden. Unsere Pressebremsen, die sich bilden, indem wir das Metallblech zwischen Stanz und Sterbchen klemmen (oberes Werkzeug und untere Werkzeug. Ein Bediener füttert das Blatt zu einem voreingestellten Rückenstopp und hält das Material an Ort und Stelle, während die Pressebremse die Biegung aufnimmt.

F: Wie kann man die Steuerhöhe an einer CNC -Biegermaschine einstellen?

A: Die Einstellung der Kontrollhöhe auf einer CNC -Biegermaschine ist entscheidend, um genaue Biegungen zu erreichen und die Qualität Ihrer Werkstücke aufrechtzuerhalten. Die ordnungsgemäße Höhenanpassung stellt sicher, dass die Maschine reibungslos funktioniert, wodurch die Schädigung von Materialien verhindert und die Produktionseffizienz verbessert wird.

F: Wie heißt eine Metallbiegermaschine?

A: Eine Pressebremse ist eine Metallbearbeitungsmaschine, mit der das Biegen von Blechbogen ermöglicht wird. Eine Gesimsbremse ermöglicht nur einfache Biegungen und Falten, während eine Box-and-Pfad-Bremse auch eine Box- und Pfannenformen bildet. Es ist auch als Biegermaschine oder Biegerbremse oder in Großbritannien als Blechordner oder nur als Ordner bekannt.

Als einer der professionellsten Hersteller und Lieferanten von CNC -Biegermaschinen in China werden wir von Qualitätsprodukten und dem Wettbewerbspreis vorgestellt. Bitte seien Sie versichert, um CNC -Biegermaschine zum Verkauf hier aus unserer Fabrik zu kaufen.
